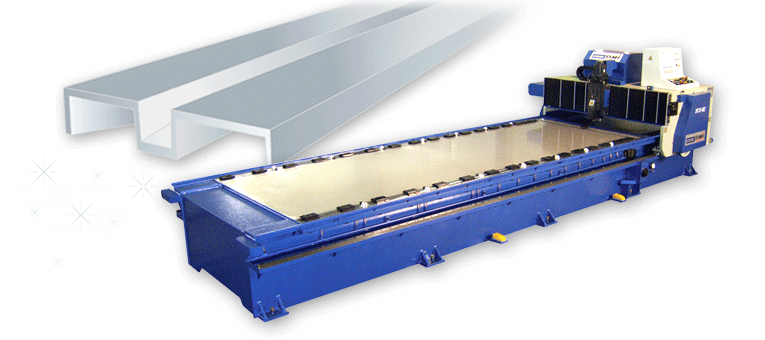

기존 횡선겸용은 작업소재의 크기가 클 경우 반대면 작업시 많은 불편함이 있고, 작업능률이 떨어지는 것을 보완하기 위하여,
Double Clamp방식을 채택하였습니다. |
|
|
|
Double Clamp방식은 별도의 조작없이 양쪽 클램핑이 자동으로 이루어집니다. |
|
작업소재가 클경우 반대클램프를 사용하게 되면 소재를 뒤집었을 경우 반대클램프가 기준변이 되므로 작업이 한결 수월해지며
작업능률이 향상됩니다. |
|
기계구동방식은 양면구동이므로 기계의 힘이 우수합니다. |
|
도면입력방식이 "컷팅위치(상대치수)"입력방식과 "도면치수(절대치수)"입력방식이 있어 별도로 도면을 계산하지 않아도
사용이
가능합니다. |
|
작업소재가 기계능력을 초과시 별도의 조작없이 "자동입력"만으로 쉽게 작업이 이루어지므로 보다 나은 작업능률이 향상됩니다. |
|
유압시스템은 소음이 거의 없고, 유압쿨링장치가 장착되어 있는 안정적인 유압시스템을 구축하였습니다. |
| |
 |
| |
|
|
|
| Type(더블클램프) |
DYCVDⅢ |
4012 |
DYCVDⅢ |
5012 |
DYCVDⅢ |
6012 |
| 4015 |
5015 |
6015 |
가공성능
&
기계 제원
(Machining Capacity
&
Machine Specifics) |
가공재질(Material) |
STS304 & SS400 |
| 가공길이(Length) |
4,000㎜ |
5,000㎜ |
6,000㎜ |
| 가공너비(Width) |
1,290㎜/1,590㎜ |
| 기계길이(Material) |
5.950㎜ |
6950㎜ |
7950㎜ |
| 기계너비(Width) |
2,120㎜/2430㎜ |
| 기계높이(Height) |
1,560㎜ |
| 기계중량(Weight) |
6.0/6.5 Ton |
6.5/7.0 Ton |
7.0/7.5 Ton |
| 제어방식(Controller) |
3축(Three Axis)CNC Controller →Y1, Y2, Z |
| 표시화면(Display) |
10.4" TFT-LCD Monitor |
메모리용량
(Memory Capacity) |
1500 Channel , 100 Step/Channel |

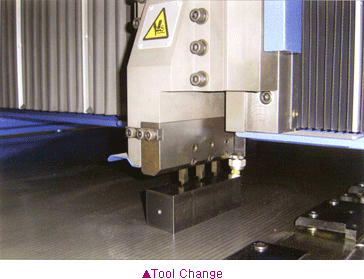

작동방식
(Working System)
|
Ball Screw & Dovetail / LM Guide & Block / Rack & Pinion(Double)/
Double Clamp(side) |
Z축 행정거리
(Z-Axis Stroke) |
Max. 85㎜ |
| 가공속도 |
X축 전진(Forward-Cutting) |
0.1~ 48.0M/min |
| X축 후진 (Backward) |
Max. 52.36M/min |
| Y축(공구대 & 앞클램프) |
Max. 18.00M/min |
| Z축 상·하
(Bite Up & Down) |
Max. 15.00M/min |
| 구동방식 |
X축(X-Axis) |
Geared Motor 5Hp |
MITSUBUSHI Inverter |
| Y1, & Y2 축(Y1,Y2-Axis) |
Servo Motor 500W & 2 Sets |
MITSUBUSHI
Servo Motor & Drive |
| Z축(Z-Axis) |
Servo Motor 500W-Break Type |
| Clamping |
유압(Hydraulic) |
"Cosmic DMI Standard" |
| Table 직진도 허용차 |
± 0.02㎜/Meter |
| 기계색상(Machine Color) |
Cosmic DMi Standard |
| 주 전원(Main Power) |
380V & 220V / 60 ㎐ / 3 Phase |
|
|
