스테인레스 판이나 철판 또는 알루미늄판 등을 절곡(굽힘)작업을 하기전에 절곡 작업의 품질 및 생산성을 향상시키기 위한
"V"홈 절삭가공을 하기 위한 기계입니다. |
|
NC V-Cutting Machine의 기존방식을 탈피, CNC(Computer Number Control) 방식을 채택한 것으로 한번의 입력으로
작업방식과 제품의 품질향상은 물론이고, 디스플레이 된 화면을 통해 작업 공정상태의 확인이 가능합니다. |
|
|
|
Frame 및 Head는 강력한 후강판으로 제작되어 안정성 및 견고성을 중점으로 제작되었습니다. |
|
작업소재 고정은 유압 클램프 시스템을 채택하여 작동이 빠르고 강력한 클램핑을 합니다. |
|
Table의 정밀도를 최우선으로 제작, Y축 및 Z축의 공차는 ±0.01㎜/meter을 유지하여 최상 품질의 작업을 가능하게 합니다. |
|
작업시 작업소재의 투입과 취출만이 인력이 필요, 인건비 절감의 효과를 기대할 수 있습니다. |
|
높이가 각각 다른 3개의 바이트를 이용해 "V"홈 가공을 하므로 절삭량의 고른분배와 그로인한 작업소재의 변형이 적으며,
바이트의 수명이 길어집니다. |
|
"V"홈 가공시 앞 클램프가 항상 작업소재를 눌러주기 때문에 정밀하고 안전한 작업이 이루어집니다. |
|
공구대 이송장치는 볼 스크류를 사용하였고, 가이드 레일은 LM Guide를 사용하여 정밀도가 우수합니다. |
| |
|
|
작업자 또는 작업소재에 따라 작업속도를 다이얼 및 소재별 컷팅 속도를 지정하여 작업자의 작업편의성을 고려하여 제작하였습니다. |
|
길이방향의 작업과 횡선방형(일명 요꼬) 어느쪽이든 가공이 가능합니다. |
|
Frame제작 후 열처리(풀림)를 하여 용접 잔류응력에 대한 변형을 극소화 했으며, 열처리(풀림)후 샌딩작업으로
우수한 품질의 도색이 가능합니다. |
|

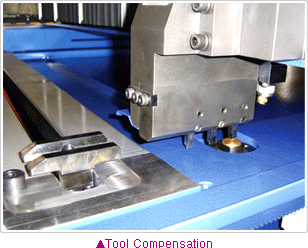

기계의 원점조정과 툴보정을 버튼하나의 조작으로 가능합니다. |
|
기계의 이상 발생시 모니터상의 알람이 이상위치를 표시, 기계의 보수유지가 용이합니다. |
|
서보 모터와 센서를 이용해 작업자의 안전에 중점을 두었습니다. |
|
진행되고 있는 작업공정을 모니터를 통해 확인작업이 가능합니다. |
|
재료의 두께에 따를 V-cut의 깊이를 자동설정합니다. |
| |
|
|
|
| Type(횡선겸용) |
DYCVⅢ-4012 |
DYCVⅢ-5012 |
DYCVⅢ-6012 |
가공성능
&
기계 제원
(Machining Capacity
&
Machine Specifics) |
가공재질(Material) |
STS304 & SS400 |
| 가공길이(Length) |
4,000㎜ |
5,000㎜ |
6,000㎜ |
| 가공너비(Width) |
1,240㎜ |
| 기계길이(Material) |
5.950㎜ |
6950㎜ |
7950㎜ |
| 기계너비(Width) |
2,080㎜ |
| 기계높이(Height) |
1,560㎜ |
| 기계중량(Weight) |
6.0 Ton |
6.5 Ton |
7.0 Ton |
| 제어방식(Controller) |
3축(Three Axis)CNC Controller →Y1, Y2, Z |
| 표시화면(Display) |
10.4" TFT-LCD Monitor |
메모리용량
(Memory Capacity) |
1500 Channel , 100 Step/Channel |
작동방식
(Working System)
|
Ball Screw & Dovetail / LM Guide & Block / Rack & Pinion |

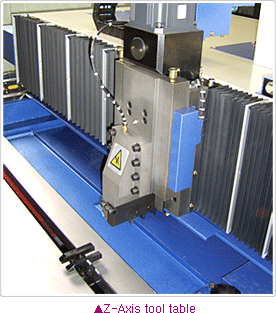

Z축 행정거리
(Z-Axis Stroke) |
Max 85㎜ |
| 가공속도 |
X축 전진(Forward-Cutting) |
0.1~ 48.0M/min |
| X축 후진 (Backward) |
Max. 52.36M/min |
| Y축(공구대 & 앞클램프) |
Max. 18.00M/min |
| Z축 상·하
(Bite Up & Down) |
Max. 15.00M/min |
| 구동방식 |
X축(X-Axis) |
Geared Motor 5Hp |
MITSUBUSHI Inverter |
| Y1, & Y2 축(Y1,Y2-Axis) |
Servo Motor 500W & 2 Sets |
MITSUBUSHI
Servo Motor & Drive |
| Z축(Z-Axis) |
Servo Motor 500W-Break Type |
| Clamping |
유압(Hydraulic) |
"Cosmic DMI Standard" |
| Table 직진도 허용차 |
± 0.02㎜/Meter |
| 기계색상(Machine Color) |
Cosmic DMi Standard |
| 주 전원(Main Power) |
380V & 220V / 60 ㎐ / 3 Phase |
|
|
